A qualidade do ar industrial continua a ser um dos desafios mais prementes na indústria moderna, na metalurgia e no processamento pesado. Os trabalhadores em fundições, siderúrgicas, instalações químicas e refinarias estão rotineiramente expostos a vapores perigosos, partículas e compostos orgânicos voláteis. A inalação prolongada dessas substâncias causa doenças respiratórias, câncer ocupacional e redução da produtividade. Felizmente, os controles de engenharia evoluíram significativamente. Entre as medidas mais eficazes está a implementação de um sistema robusto sistema de remoção de fumos (FES).
Antes de nos aprofundarmos em tecnologias específicas, é essencial compreender o que constitui “ar tóxico” em ambientes industriais. As películas pesadas liberam partículas finas (PM2,5 e PM10), vapores metálicos (chumbo, cromo, manganês), dióxido de enxofre, óxidos de nitrogênio, monóxido de carbono e hidrocarbonetos aromáticos policíclicos. Por exemplo, durante as operações de vazamento do alto-forno, o ferro fundido em alta temperatura libera uma densa nuvem de fumaça contendo óxidos de ferro, grafite e outros oligoelementos. Sem ventilação de exaustão local adequada, esses contaminantes se espalham pelo escritório, depositando-se nas superfícies e entrando nos pulmões dos trabalhadores.
Os efeitos na saúde não são teóricos. A exposição crônica pode causar febre dos vapores metálicos, sintomas semelhantes aos da asma, fibrose pulmonar e danos neurológicos. Além disso, órgãos reguladores como a OSHA (Administração de Segurança e Saúde Ocupacional) e a EPA (Agência de Proteção Ambiental) impõem limites de exposição permissíveis (PELs) estritos. O não cumprimento leva a pesadas multas, responsabilidade legal e danos à comissão. Portanto, investir em equipamentos confiáveis de captura e tratamento é uma obrigação ética e uma necessidade comercial.
Um sistema de remoção de fumos (FES) bem projetado opera com base em um princípio simples, mas eficaz: captura na fonte, transporte através de dutos, filtra ou trata os contaminantes e descarrega ar limpo. Ao contrário da ventilação geral que dilui as impurezas, a captura da fonte remove-os antes de entrarem na zona de respiração. Os principais componentes incluem:
Capuzes de captura (tipos fechados, dossel ou de corrente lateral)
Rede de dutos com velocidade de transporte adequada
Dispositivo de limpeza de ar (filtros, purificadores, precipitadores eletrostáticos)
Ventilador de movimentação de ar com pressão estática comprometida
Saída de pilha ou recirculação
Entre estes, o capô é sem dúvida o mais crítico. Se o exaustor não capturar eficientemente os fumos no seu ponto de geração, o equipamento a jusante torna-se ineficaz. É aqui que as coifas industriais e as soluções especializadas para altos-fornos desempenham um papel decisivo.

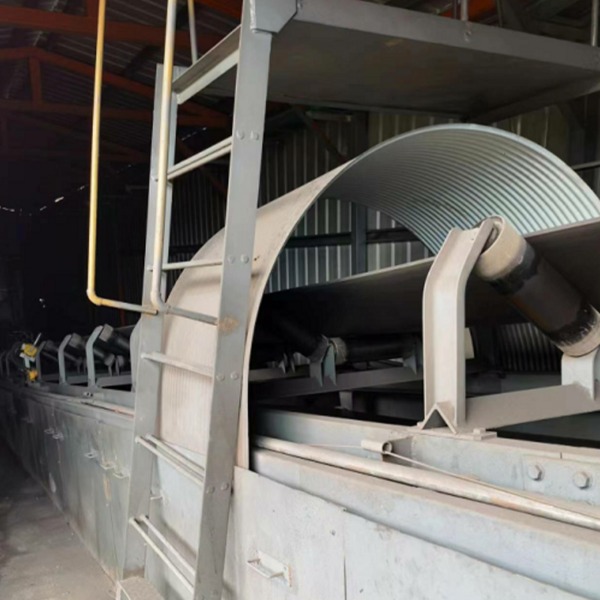

As coifas industriais para coleta de pó são projetadas para uma ampla variedade de aplicações: retificação, corte, manipulação, transporte de materiais, mistura e embalagem. Sua geometria é adaptada ao processo. Por exemplo, uma cobertura circular flangeada funciona bem para fluxos de materiais em queda, enquanto uma cobertura com fenda cobre longos pontos de transferência de transportadores. As principais considerações de projeto incluem velocidade de sucção, ângulo do exaustor e distância da fonte.
Um erro comum é usar uma coifa subdimensionada ou colocar-la muito longe do ponto de geração de poeira. A velocidade de captura recomendada para a maioria dos pós-secos varia de 0,5 a 2,5 m/s no ponto de geração. As capas de coleta de pó industrial também devem ser robustas contra abrasão. Para cargas pesadas de poeira, como coberturas cobertas com placas de desgaste substituíveis prolongam a vida útil. Além disso, os designs modulares permitem o acesso para limpeza sem desmontar todo o trabalho.
| Tipo de capô | Aplicação Típica | Eficiência de captura (%) | Frequência de manutenção |
|---|---|---|---|
| Capô fechado | Furo de torneira do forno, cartucho do reator | 90–98 | baixo (trimestral) |
| Dossel externo | Estação de soldagem, tanque aberto | 70–85 | Moderado (bimestral) |
| Tabela de downdraft | Moagem manual, polimento | 85–95 | alto (mensal) |
| Capuz com fenda | Transferência de transportador, despacho de saco | 75–88 | Moderado (bimestral) |
A tabela acima ilustra que os projetos totalmente fechados superam significativamente os exaustores externos. Isto é particularmente relevante para processos de alta temperatura e alta emissão, como a transferência de altos-fornos.
Uma das aplicações mais exigentes para qualquer sistema de controle de fumos é a torneira do alto-forno. Durante a combustão, o ferro fundido a temperaturas superiores a 1.500°C flui do forno para os canais, liberando enormes quantidades de fumaça. A fumaça contém partículas finas de óxido de ferro, carbono não queimado e vapores metálicos condensados. As coifas tradicionais de tiragem lateral são muitas vezes inconvenientes porque não podem conter rajadas repentinas de gás ou grandes volumes de fumaça.
A está solução em uma coifa especializada para captação de furos de alto-forno. Um projeto típico de alto desempenho consiste em uma cobertura totalmente fechada que é posicionada diretamente sobre o furo da torneira e o canal. Este capô incorpora três recursos críticos:
Portas de sucção internas promover estrategicamente ao longo do caminho de viagem dos fumos. Essas portas criam pressão negativa dentro do exaustor, puxando a fumaça para baixo e para longe do operador.
Uma porta móvel no topo faça recinto. Esta porta é essencial para acesso de manutenção. Após a batida, os trabalhadores precisam operar uma máquina de abertura ou uma pistola de argila (que vê o furo da torneira). A porta móvel permite o acesso à ponte rolante ou a inspeção manual sem remover todo o capô.
Materiais de isolamento térmico revestindo as superfícies internas. Como o ferro fundido pode respingar de forma imprevisível, a coifa deve resistir ao contato direto com metal e escória >1500°C. O isolamento também reduz a temperatura da superfície externa para menos de 60°C, protegendo o pessoal próximo e evitando danos causados pelo calor nos suportes estruturais.
Quando instalado corretamente, este tipo de coifa de alto forno coleta pelo menos 95% da fumaça gerada durante três operações principais:
Rosqueamento normal (ferro fluindo para os canais)
Abertura da torneira (perfuração ou punção de oxigênio)
Bloqueio da torneira (injeção de lama/argila)
Mesmo durante uma grande explosão ou liberação repentina de pressão de gás, o capô fechado atua como um reservatório temporariamente. A fumaça permanece presa dentro do capô, em vez de penetrar no escritório. Este recurso de contenção evita emissões fugitivas perigosas que, de outra forma, violariam os padrões de qualidade do ar.
Outra vantagem é a redução da radiação térmica na área do piso de pesca. As tampas abertas permitem a saída significativa de calor radiante, elevando a temperatura ambiente a níveis desconfortáveis e inseguros. O gabinete isolado não apenas captura a fumaça, mas também bloqueia o calor radiante, melhorando o conforto do trabalhador e reduzindo incidentes de estresse térmico.
Dado o ambiente extremo, a seleção de materiais é fundamental. O invólucro interno que entra em contato com os vapores normalmente usa aço inoxidável ou liga de alta temperatura, enquanto a camada de isolamento pode ser de fibra cerâmica ou manta refratária. A camada mais externa permanece fria o suficiente para ser tocada brevemente (embora sinais de cuidado ainda sejam recomendados).
O mecanismo da porta móvel merece atenção especial. Deve deslizar ou dobrar suavemente sem imperrar devido à expansão térmica. Molas a gás ou contrapesos auxiliam na operação. Além disso, a porta inclui tiras de colocação para manter a eficiência de sucção quando fechado. As inspeções da máquina de abertura ou da pistola de lama são realizadas através desta porta superior, eliminando a necessidade de entrar no espaço confinado do capô. Este design respeita tanto o desempenho de captura quanto a praticidade de manutenção.
Uma coifa de alto-forno não funciona sozinha. É um componente de um sistema maior de remoção de fumos (FES). A jusante da coifa, os dutos devem lidar com gases de alta temperatura. Uma sequência típica inclui:
Supressor de faíscas ou câmara de sedimentação – remova partículas grandes e incandescentes para proteger os filtros.
Seção de têmpera (opcional) – gases refrescantes de 200–300°C até <120°C para filtros de tecido.
Coletor de pó primário – ciclone ou multiciclone para partículas grossas.
Filtro final – cartucho ou filtro de manga com membrana de PTFE para partículas finas.
Ventilador de tiragem provocado – dimensionado para perda de pressão estática na coifa, dutos e filtros.
Como a fumaça de um alto-forno contém partículas submicrométricas pegajosas, a limpeza por jato pulsante é freqüentemente empregada na unidade de filtro. A lógica de controle do sistema pode se interligar com o cronograma de rosqueamento: quando a perfuratriz é ativada, o ventilador acelera para manter a velocidade de captura necessária.
Embora as partículas sejam o poluente mais visível, muitos processos industriais liberam contaminantes gasosos, como dióxido de enxofre (SO₂), cloreto de hidrogênio (HCl), amônia (NH₃) e compostos orgânicos voláteis (COV). A remoção destas requer tecnologias de tratamento de gases residuais que vão além da simples filtração.
O tratamento de gases residuais normalmente se refere a um conjunto de processos químicos ou biológicos que neutralizam ou transformam substâncias gasosas em substâncias benignas. Os métodos comuns incluem:
Esfrega úmida – O fluxo de gás passa através de um líquido (água ou solução alcalina/ácida). Por exemplo, um purificador de leito compactado com solução cáustica de absorção SO₂ e HCl.
Adsorção – Camadas de ativação ou zeólito capturam VOCs e vapor de mercúrio. A mídia gasta pode ser regenerada ou descartada.
Oxidação térmica ou catalítica – Para combustíveis, as altas temperaturas (700–1000°C) decompõem os VOCs em CO₂ e água. As versões catalíticas operam em temperaturas mais baixas.
Redução catalítica seletiva (SCR) – Remover óxidos de nitrogênio (NOx) reagindo com amônia sobre um incidente.
Em sistemas integrados, o tratamento de gases residuais geralmente segue o controle de partículas. A razão é simples: as partículas obstruiriam os leitos adsorventes ou sujariam as superfícies das superfícies. Assim, um arranjo bem sequenciado usa primeiro um sistema de remoção de fumos (FES) com coifas de coleta de pó industrial de alta eficiência e, em seguida, passa o fluxo limpo, mas gasoso, para um purificador ou adsorvedor.
Diferentes unidades bloqueiam diferentes configurações de tratamento de gases residuais. Para uma usina siderúrgica de alto forno, as principais emissões gasosas são o monóxido de carbono (normalmente queimado) e pequenas quantidades de SO₂. Porém, se a planta também operar linhas de sinterização ou pelotização, dioxinas e furanos podem estar presentes, exigindo injeção de carvão ativado. As fábricas de produtos químicos processam monômeros produzidos VOCs que requerem oxidantes térmicos regenerativos (RTOs).
Um erro comum é projetar o tratamento de gases residuais sem compreender a variabilidade na vazão e concentração. Uma solução competente inclui tanques ou linhas de derivação para condições adversas. Além disso, os sistemas contínuos de monitoramento de emissões (CEMS) fornecem dados em tempo real para ajustar as taxas de alimentação de reagentes (por exemplo, pasta de cal para lavagem de gases ácidos).
Uma coifa de detecção de alto-forno de alta eficiência de captura reduz o volume total de gás que requer tratamento porque evita a diluição com o ar ambiente. Volumes menores de gás significam diâmetro menor, menor potência do ventilador e equipamentos de tratamento de gases residuais mais compactos. Por outro lado, um exaustor com vazamento ou mal posicionado aspira grandes detalhes de “ar falso” – ar limpo que desvia da fonte – inflando o tamanho do sistema desnecessariamente.
Portanto, quando os engenheiros especificam um sistema de remoção de fumos (FES), eles devem começar pelo exaustor. Um projeto de porta móvel fechada e isolada, conforme descrito acima, é o padrão ouro para altos-fornos. Para outros processos, aplique-se princípios semelhantes: isolar a fonte tanto quanto possível, utilizar isolamento térmico quando necessário e fornecer portas de acesso para manutenção.
Uma falha recorrente no controle de fumos industriais é uma negligência no acesso para manutenção. Muitos sistemas funcionam bem durante os primeiros seis meses, depois o desempenho se deteriora porque os exaustores ficam entupidos, há vazamentos nos dutos ou os filtros ficam cegos. A porta móvel da coifa de coleta do alto-forno exemplifica um bom design: os operadores podem operar o maquinário da torneira sem parar o sistema de remoção de fumos (FES) ou desmontar a coifa. Da mesma forma, as coifas industriais para coleta de pó devem ter painéis de acesso articulados ou opções de liberação rápida.
As atividades regulares de manutenção incluem:
Remoção de pó acumulado no interior do exaustor (utilizando aspirador ou comprimido).
Inspecionar o isolamento quanto a rachaduras ou lascas.
Verificação da integridade da porta de sucção – as portas não devem ser bloqueadas por escória ou ferro solidificado.
Testando as vedações das portas quanto ao vazamento de ar.
Um cronograma de manutenção preventiva, combinado com o treinamento de pessoal de manutenção, garante que o sistema de remoção de fumos (FES) mantenha a eficiência de captura projetada por anos.
A tabela a seguir compara diferentes soluções de remoção com base na severidade da aplicação, na eficiência e no custo relativo. Observe que estas são tendências gerais; o desempenho real depende da engenharia adequada.
| Tipo de solução | Melhor para | Eficiência de captura | Custo relativo (instalado) | Complexidade de manutenção |
|---|---|---|---|---|
| Capota de captação de torneira de alto-forno (fechada, isolada) | Derramamento intermitente de alta temperatura, alta emissão de fumaça | 95–98% | Alto | Moderado |
| Capota de coleta de pó industrial geral (incluída) | Transportadores, trituradores, misturadores | 90–95% | Médio | baixo |
| Dossel externo capô | Soldagem, soldagem, laboratório | 70–85% | baixo | Muito baixo |
| Tratamento de gases residuais (lavador úmido) | Gases ácidos, COV solúveis | 85–99% (específico para gás) | Médio–Alto | Alto (manuseio de líquidos) |
| Tratamento de gases residuais (adsorvedor de carbono) | baixo-concentration VOCs, odors | 80–95% | Médio | Médio (substituição de carbono) |
Para uma aplicação de alto-forno, a combinação de uma tampa de captura de alto-forno de alto desempenho com um filtro de mangas (para partículas) e possivelmente um purificador (se o SO₂ para regulamentado) produz os melhores resultados.
Para uma instalação que considera uma atualização ou uma nova instalação, são recomendadas as seguintes etapas:
Caracterizar emissões – Identifique cada fonte, meio o volume da fumaça, a temperatura, o tamanho das partículas e a composição do gás.
Defina a eficiência da captura do alvo – Com base em limites regulatórios e metas internacionais de saúde.
Selecione os tipos de capô – Para fontes de alta temperatura, como torneiras, escolha um design fechado e isolado com porta móvel. Para outros processos, coifas industriais adequadas à tarefa.
Projetar sistema de dutos e ventiladores – certifique-se de que a velocidade de transporte evite a sedimentação (normalmente 15–20 m/s para poeira pesada).
Escolha o controle de partículas – Baghouse ou coletor de cartuchos.
Adicione tratamento de gases residuais, se necessário – Para emissões gasosas.
Instale monitoramento e controles – Quedas de pressão, status do ventilador e leituras de emissões.
Treinar operadores e pessoal de manutenção – Enfatize a importância de manter a porta móvel fechada, exceto durante a manutenção.
Mito: “Um capô fechado superaquecerá e falhará.”
Fato: Com isolamento adequado e fluxo de ar interno (sucção), o exaustor permanece dentro dos limites do material. O ar em movimento transporta o calor radiante.
Mito: “O tratamento de gases residuais é muito caro para pequenas fábricas.”
Fato: Existem soluções escaláveis, incluindo lavadores modulares e adsorvedores regeneráveis. O custo do não cumprimento (multas, ações judiciais, reclamações de saúde) muitas vezes excede o investimento no tratamento.
Mito: “As coifas industriais para coleta de pó são todas iguais.”
Fato: A geometria do capô, o posicionamento e a velocidade do ar determinam a eficiência. Um capô de US$ 5.000 pode superar um de US$ 50.000 se for projetado corretamente.
O ar tóxico em ambientes industriais não é um custo de produção anual. É um problema com soluções de engenharia comprovadas. Um sistema de remoção de fumos (FES) bem projetado que incorpora coifas industriais de coleta de poeira para processos gerais e uma coifa especializada em captura de furos de alto forno para aplicações de alta temperatura pode remover mais de 95% das emissões atmosféricas. Quando combinados com o tratamento adequado de gases residuais, até mesmo as emissões gasosas são neutralizadas antes da descarga.
O projeto específico de uma coifa de captura de alto-forno – totalmente fechada, com portas de atração internacionais, uma porta móvel superior para manutenção e isolamento térmico para resistir a respingos de ferro fundido – demonstra como uma engenharia cuidadosa abordagem tanto o desempenho de captura quanto a praticidade operacional. Essa coifa garante que, mesmo durante as explosões, a fumaça seja armazenada temporariamente dentro do recinto sem contaminar o ambiente da oficina.
Os gestores que dão prioridade à qualidade do ar não apenas protegem a sua força de trabalho, mas também melhoram a produtividade, reduzem o tempo de inatividade e garantem a conformidade regulamentar. As tecnologias são maduras, a economia é favorável e a questão moral é inegável. É hora de dizer adeus ao ar tóxico, uma coifa de cada vez.
1. Qual é a principal diferença entre um sistema de remoção de fumos (FES) e uma ventilação geral?
Um sistema de remoção de fumos (FES) captura os contaminantes em sua fonte antes que eles se dispersem, enquanto a ventilação geral dilui ou ar poluído com ar fresco em todo o espaço. A captura da fonte é muito mais eficiente e requer menor consumo de energia.
2. Como uma coifa de captação de alto-forno lida com calor extremo e respingos de ferro fundido?
A coifa é revestida com materiais de isolamento térmico, como fibra cerâmica ou mantas refratárias. Esses materiais resistem ao contato direto com ferro fundido (>1500°C) e erosão de escória, ao mesmo tempo que mantêm a temperatura da superfície externa segura para o pessoal.
3. As coifas industriais de coleta de pó podem ser adaptadas aos processos existentes?
Sim. A maioria dos exaustores são específicos com conexões modulares. No entanto, é necessária uma avaliação de engenharia adequada para garantir que a velocidade de tração e o tamanho do duto correspondam às novas especificações do exaustor. A modernização geralmente melhora o desempenho do sistema existente.
4. Quando é necessário o tratamento de gases residuais além da filtragem de partículas?
Se as emissões contiverem gases perigosos, como dióxido de enxofre, cloreto de hidrogênio, amônia ou compostos orgânicos voláteis, os filtros de partículas por si só não poderão ser removidos. O tratamento de gases residuais (purificadores, adsorventes, oxidantes) deve ser adicionado ao jusante.
5. Que manutenção a porta móvel de uma coifa de alto-forno exige?
Inspeção regular das vedações das portas, dobradiças e mecanismos de contrapeso. Além disso, verifique se há acúmulo de escória ao redor da moldura da porta. A porta deve abrir e fechar livremente. Qualquer dano ao isolamento próximo à abertura da porta deve ser reparado imediatamente para manter a eficiência da captura.
