A secagem do coque é um processo crítico em usinas metalúrgicas e de coque, mas gera desafios operacionais significativos. Os fornos de secagem produzem gases de combustão de alta temperatura carregados com partículas finas, juntamente com vestígios de compostos de enxofre e vapor ácido. Este complexo fluxo de resíduos apresenta vários problemas para os operadores das instalações.
Os sistemas tradicionais de filtragem a seco enfrentam essas condições. As altas temperaturas podem danificar o meio filtrante, enquanto a composição química do escapamento acelera a corrosão do equipamento. Muitas instalações enfrentam a não conformidade com as regulamentações ambientais, levando a paralisações dispendiosas e penalidades regulatórias. A manutenção dos equipamentos torna-se frequente e cara, impactando a eficiência e a lucratividade geral da produção.
Esses desafios exigem uma solução mais robusta, projetada especificamente para ambientes industriais de alta temperatura e alta carga de poeira. É aqui que a tecnologia de lavagem úmida se torna essencial para as operações metalúrgicas modernas.
A purificador molhado de secagem de coque é um sistema integrado de controle ambiental projetado especificamente para aplicações metalúrgicas e de coqueria. O sistema combina coleta de poeira, redução de temperatura e remoção preliminar de compostos de enxofre em um único aparelho unificado.

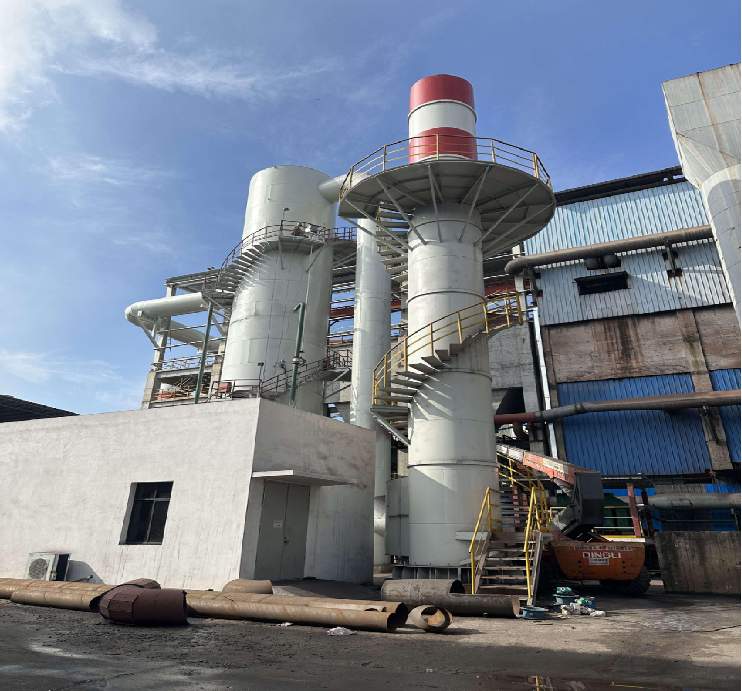

O sistema consiste em uma torre vertical de aço como vaso de contato primário. A torre apresenta:
Cabeças de pulverização internas de vários estágios para distribuição consistente de líquidos
Escadas de inspeção em espiral com plataformas de segurança para acesso para manutenção
Sistemas de tubulação de entrada e saída para roteamento de gases de combustão
Câmara de eliminação de névoa para separar gotas de água arrastadas
Pilha de exaustão montada na parte superior para descarga de gás limpo
Unidade integrada de tratamento e recuperação de água de circulação
Esses componentes funcionam em conjunto como uma solução completa, exigindo montagem mínima no local e integração com a infraestrutura de produção existente.
Esta tecnologia é especificamente adequada para:
Tratamento de exaustão de fornos de coque e secadores de tambor
Operações de secagem de escória de aço
Gerenciamento de gases residuais de fornos de sinterização metalúrgica
Coleta de poeira industrial em alta temperatura que requer resfriamento simultâneo
Entendendo como um coletor de pó úmido opera ajuda a explicar por que essa tecnologia é superior para aplicações de secagem de coque. O processo envolve várias etapas integradas que funcionam simultaneamente para alcançar uma melhoria abrangente da qualidade do ar.
Etapa 1: admissão e contato - O gás de combustão quente do equipamento de secagem de coque entra na torre do purificador através da conexão de entrada inferior. A velocidade do gás é controlada para otimizar o tempo de contato sem criar queda excessiva de pressão no sistema.
Etapa 2: Atomização de Líquido - Sistemas de pulverização multinível distribuem o líquido de lavagem por toda a câmara da torre. O padrão de pulverização cria uma névoa densa que maximiza o contato da área superficial entre as gotículas de líquido e o fluxo de gás que entra.
Etapa 3: Captura de Partículas - Partículas de poeira colidem com gotas de água e ficam presas. A redução da temperatura ocorre rapidamente à medida que o gás em alta temperatura troca calor com o líquido de lavagem mais frio. A combinação de captura úmida e resfriamento evaporativo torna esse processo altamente eficiente em comparação aos métodos secos.
Etapa 4: Separação de Névoa - O gás tratado sobe pela seção de eliminação de névoa, onde as forças centrífugas e a impactação removem as gotas de água arrastadas. Isso garante que o ar de descarga atenda aos requisitos ambientais e de segurança.
Etapa 5: Descarga de exaustão - O gás limpo e resfriado sai pela pilha superior com temperatura e concentração de partículas significativamente reduzidas, atendendo aos limites de conformidade regulatória.
Etapa 6: Reciclagem de Água - O líquido de lavagem carregado de poeira é drenado para o reservatório de coleta inferior, onde a sedimentação por gravidade separa os sólidos. A água limpa recircula de volta aos pulverizadores através de sistemas de bombeamento dedicados, enquanto o lodo sedimentado é removido periodicamente para descarte adequado.
Os filtros de mangas secas dependem de separação mecânica e sofrem limitações críticas em serviços de secagem de coque em alta temperatura. O meio filtrante degrada-se rapidamente acima de certas temperaturas, exigindo substituição constante e causando interrupções na produção. Além disso, os filtros secos não podem resfriar gases ou remover componentes de vapor ácido.
A lavagem úmida elimina essas restrições. A água fornece capacidade térmica inerente para resfriamento, evita a degradação do meio filtrante e neutraliza quimicamente os compostos ácidos de enxofre. A tecnologia lida com temperaturas extremas que destruiriam filtros mecânicos em poucos dias de operação.
A secagem do coque produz gases de combustão frequentemente superiores a 200 graus Celsius. Este regime de temperatura destrói os sistemas de filtragem mecânica em poucas horas. A tecnologia de purificadores úmidos opera de forma confiável em toda esta gama, resfriando gases a temperaturas de descarga seguras, mantendo a integridade estrutural. O investimento em equipamentos é protegido contra danos de degradação térmica.
Uma única unidade executa três funções críticas simultaneamente: coleta de partículas, resfriamento de gases de escape e neutralização preliminar de gases ácidos. Isso elimina a necessidade de coletores de pó, torres de resfriamento e sistemas de tratamento químicos separados, reduzindo significativamente as despesas de capital e os requisitos de espaço físico.
O projeto de torre vertical de grande diâmetro resiste a condições agressivas de processo. A construção em aço com revestimento opcional resistente à corrosão acomoda compostos ácidos de enxofre e fluxos de gás de alta velocidade. Plataformas de manutenção integradas e escadas em espiral proporcionam acesso seguro para atividades de inspeção e reparo, reduzindo o tempo de inatividade e os custos de serviço. A estrutura física substancial resiste à deformação sob estresse térmico e de ciclos de pressão.
A capacidade do sistema, a configuração interna e a seleção de materiais adaptam-se aos requisitos específicos da fábrica. O volume de processamento varia de pequenos secadores auxiliares a grandes sistemas de exaustão de fornos primários. As especificações de materiais podem incorporar aço inoxidável, aço carbono revestido de borracha ou revestimentos especializados com base na avaliação de corrosividade e parâmetros orçamentários. Os clientes recebem soluções de engenharia em vez de equipamentos genéricos.
As concentrações de poeira na saída atendem consistentemente aos limites regulamentares, sem lógica de controle complicada ou mudanças frequentes de meio. O sistema mantém a conformidade durante variações nas taxas de produção e flutuações na qualidade do combustível, eliminando riscos de penalidades e incerteza operacional.
| Critérios | Purificador úmido | Filtro de saco seco |
|---|---|---|
| Tolerância à temperatura | Até 260ºC | Até 130ºC |
| Frequência de substituição de mídia | Mínimo (nenhum) | A cada 12-24 meses |
| Remoção de gases ácidos | Sim (com aditivos) | Não |
| Resfriamento Integrado | Sim | Não |
| Confiabilidade Operacional | Alto (90% de tempo de atividade) | Moderado (70-80%) |
| Consumo de água | Moderado (reciclado) | Nãone |
| Custo operacional anual | Inferior (5-7K) | Superior (15-20K) |
Esta comparação demonstra que a tecnologia de lavagem úmida oferece desempenho superior para aplicações metalúrgicas onde condições de alta temperatura e alta carga de poeira são parâmetros operacionais padrão.
A seleção adequada do equipamento requer uma avaliação abrangente de suas condições operacionais específicas. Os engenheiros precisam dos seguintes dados para desenvolver propostas precisas e garantir um desempenho satisfatório:
Taxa de fluxo volumétrico de gases de escape (medida em metros cúbicos por hora ou CFM)
Faixa de temperatura do gás de entrada e flutuações esperadas
Concentração de poeira na entrada (gramas por metro cúbico ou grãos por pé cúbico)
Distribuição de tamanho de partículas de poeira e análise de composição
Presença e concentração de compostos químicos (óxido de enxofre, sulfeto de hidrogênio)
Área de instalação disponível e altura livre
Características de qualidade e disponibilidade da água na instalação
Padrões de descarga ambiental aplicáveis à sua jurisdição
Cronograma de produção e porcentagem necessária de disponibilidade do sistema
Os fornecedores modernos fornecem soluções abrangentes e integradas que eliminam a complexidade do seu processo de aquisição. Além do reservatório principal do purificador, os sistemas completos incluem:
Dutos de entrada e saída projetados com juntas de expansão adequadas
Bombas de circulação centrífuga classificadas para serviço industrial contínuo
Bicos de pulverização automatizados para distribuição uniforme de líquidos
Equipamento de coleta e manuseio de lodo
Sistemas de controle elétrico com monitoramento de temperatura e pressão
Estruturas de suporte estrutural projetadas para as condições do seu local
Documentação técnica completa e manuais operacionais
Apoio ao comissionamento e treinamento de pessoal
Essa abordagem empacotada simplifica a aquisição, a instalação e o gerenciamento contínuo em comparação com a montagem de componentes de vários fornecedores.
A implantação bem-sucedida depende do planejamento e execução adequados durante a fase de instalação. O local deve fornecer capacidade de fundação adequada para o peso da torre cheia, normalmente variando de 5 a 15 toneladas, dependendo do tamanho do navio. A drenagem adequada para eliminação de lodo e descarga de água é essencial. As conexões de energia elétrica e abastecimento de água devem ser confirmadas antes da chegada do equipamento.
O alinhamento vertical da estrutura da torre é fundamental para uma distribuição equilibrada do fluxo interno e um desempenho ideal. As equipes de instalação profissionais usam instrumentos de precisão para verificar o alinhamento do prumo dentro dos padrões da indústria. Conexões de dutos devidamente vedadas evitam o desvio de ar e mantêm a eficiência da coleta.
Uma vez operacionais, os sistemas exigem um gerenciamento prático mínimo. Os operadores devem monitorar a temperatura de entrada, mantendo os parâmetros dentro das especificações do projeto. Os manômetros rastreiam a resistência do sistema, fornecendo alertas antecipados sobre possíveis bloqueios ou problemas operacionais. O nível de água no reservatório de coleta requer confirmação visual periódica. A inspeção visual básica em busca de vazamentos ou padrões de ruído incomuns ajuda a identificar antecipadamente as necessidades de manutenção.
Mensalmente: Limpe os bicos de pulverização para evitar o acúmulo de minerais que reduz a eficiência da atomização. Inspecione os rolamentos e vedações da bomba quanto a qualquer indicação de desgaste.
Trimestralmente: Remoção de lodo da bacia coletora. Amostra e analisa água reciclada para equilíbrio de pH e concentração de inibidor de corrosão. Inspecione as superfícies internas acessíveis quanto a acúmulo de incrustações.
Anual: Inspeção profissional das superfícies internas da torre por técnicos qualificados. Substituição da vedação da bomba se houver desgaste evidente. Análise completa do sistema de tratamento de água e possível substituição de aditivos químicos.
Esse cronograma de manutenção preventiva normalmente custa um quinto das despesas associadas a reparos de emergência e paradas não planejadas.
As operações de secagem de coque apresentam desafios complexos de qualidade do ar que vão além da simples coleta de pó. O escapamento de alta temperatura carrega compostos orgânicos voláteis, dióxido de enxofre e partículas finas que ameaçam a conformidade ambiental. Um purificador úmido adequadamente projetado e operado aborda todos os três simultaneamente.
A redução de partículas normalmente excede 95% quando projetada para concentrações específicas de poeira na entrada. A redução da temperatura da entrada à saída atinge 80-100 graus Celsius, o que beneficia os equipamentos a jusante e reduz o impacto térmico na qualidade do ar local. A eficiência de remoção de compostos de enxofre varia de 60 a 80 por cento através da dissolução em água reciclada, com desempenho aprimorado obtido através da dosagem de aditivos alcalinos.
Moderno torre de lavagem de gases de combustão a tecnologia incorpora a reciclagem de água para minimizar a pegada ambiental e os custos operacionais. O lodo coletado deposita-se na bacia para remoção periódica, concentrando os resíduos em um volume gerenciável. Muitas instalações enviam com sucesso este material para processadores de resíduos industriais apropriados, em vez de para aterros, apoiando os princípios da economia circular.
A qualidade da descarga de água melhora continuamente através do processo de reciclagem à medida que os sedimentos se depositam e os sólidos em suspensão diminuem. A descarga final da água, se necessária, normalmente requer apenas um ajuste básico do pH antes da liberação ambiental.
Agências ambientais em todo o mundo estabelecem limites de descarga específicos para poeira, temperatura e compostos químicos provenientes de processos industriais. A tecnologia de lavagem úmida atende ou excede consistentemente esses requisitos, normalmente operando com margem de 30 a 40 por cento abaixo dos limites regulatórios. Isto fornece proteção operacional para variações na taxa de produção e alterações na qualidade do combustível que, de outra forma, causariam violações de conformidade.
Um sistema completo e integrado de lavagem úmida para operações típicas de coque de médio porte requer investimento de capital na faixa comumente justificada por requisitos de conformidade ambiental e valor de proteção da produção. Embora o custo inicial do sistema exceda as alternativas simples de coleta a seco, o custo total de propriedade favorece significativamente a lavagem úmida quando analisado ao longo de períodos operacionais de 10 anos.
Os principais fatores de custo incluem:
Construção de embarcações e componentes internos: 40-45 por cento do total
Bombeamento, tubulação e equipamentos auxiliares: 25-30 por cento
Controles, instrumentação e parte elétrica: 15-20 por cento
Instalação, teste e comissionamento: 10-15 por cento
Os sistemas de filtro seco acumulam despesas contínuas significativas com a substituição do filtro, que ocorre várias vezes ao ano em aplicações de alta temperatura. Os lavadores úmidos eliminam quase totalmente essa despesa recorrente. Os custos de consumo de água são compensados através de sistemas de reciclagem que recuperam e reutilizam 80-90 por cento do volume circulado. O consumo de eletricidade para operação da bomba é modesto em comparação com os requisitos de ar comprimido para limpeza por pulso de filtro a seco.
A vantagem anual do custo operacional da lavagem úmida normalmente atinge de 10.000 a 15.000 unidades monetárias em comparação com sistemas de filtragem a seco equivalentes durante um período de cinco anos. Esta poupança por si só justifica a selecção do sistema com base puramente na análise económica, antes de considerar a fiabilidade e os benefícios de conformidade ambiental.
As violações ambientais acarretam penalidades que variam de multas moderadas a ordens de fechamento de instalações, dependendo da gravidade da jurisdição. As interrupções de produção devido a falhas de equipamentos custam substancialmente mais do que a manutenção de rotina do sistema. Os prêmios de seguro refletem a confiabilidade operacional e o histórico de conformidade ambiental. Os sistemas de purificação úmida reduzem todas as três categorias de risco simultaneamente, proporcionando proteção financeira além da economia direta de custos operacionais.
O consumo de água depende do tamanho do sistema e da temperatura do gás de entrada, normalmente variando de 100 a 500 litros por hora de operação. Contudo, os sistemas integrados de reciclagem devolvem 80-90 por cento deste volume para reutilização, reduzindo significativamente o consumo líquido. A maioria das instalações descobre que as necessidades de água de reposição são surpreendentemente modestas, muitas vezes inferiores a 10-20 litros por hora, após contabilizar a eficiência de reciclagem e as perdas por evaporação.
Operar sem circulação ativa de pulverização causaria rapidamente danos ao sistema devido ao contato do gás em alta temperatura com superfícies internas secas. Os sistemas modernos incluem intertravamentos de desligamento automático que interrompem a alimentação da produção se a pressão da água cair abaixo dos níveis mínimos. Essa proteção evita danos catastróficos e dá tempo aos operadores para resolver problemas de fornecimento antes de reiniciar a produção.
As taxas de acúmulo de lodo dependem da concentração de poeira na entrada e do tamanho do sistema. Instalações típicas removem o material depositado mensalmente, embora algumas aplicações com alta carga de poeira exijam remoção semanal. As bacias de coleta modernas incorporam fundos inclinados e portas de drenagem que facilitam o esvaziamento completo sem entrada manual em espaços confinados. A maioria das instalações contrata especialistas em resíduos industriais para coleta periódica e descarte adequado.
A água sozinha fornece capacidade limitada de remoção de compostos de enxofre, normalmente com eficiência de 30 a 40 por cento por meio de dissolução simples. O desempenho aprimorado que exige eficiência de remoção de 70 a 80 por cento exige dosagem de aditivos alcalinos para neutralizar quimicamente gases ácidos. A adição de hidróxido de sódio ou pasta alcalina é uma prática padrão em sistemas profissionais. O equipamento de dosagem opera automaticamente com base na análise do gás de saída, minimizando o consumo de produtos químicos e mantendo o desempenho desejado.
Os sistemas de purificação úmida são significativamente menos complexos do que as configurações equivalentes de filtração a seco. O treinamento normalmente requer de 1 a 2 dias de instruções práticas cobrindo operação da bomba, limpeza de bicos, procedimentos de remoção de lodo e solução de problemas básicos. A maioria dos operadores rapidamente se torna proficiente em tarefas de manutenção de rotina. O suporte técnico profissional dos fornecedores está disponível para inspeções anuais mais complexas ou substituição de componentes.
Cargas de poeira superdimensionadas reduzem moderadamente a eficiência da coleta e aceleram o acúmulo de lodo, exigindo limpeza mais frequente da bacia. Os projetos modernos incorporam margem de capacidade para lidar com variações operacionais típicas sem perda significativa de desempenho. No entanto, a operação sustentada acima das especificações do projeto eventualmente exigirá o aumento do tamanho do sistema ou etapas de coleta adicionais para manter a conformidade. O monitoramento regular através da medição de poeira na saída fornece um aviso antecipado caso sejam necessários ajustes.
Os sistemas de purificação úmida operam de forma relativamente silenciosa em comparação com os coletores secos com eventos de limpeza por pulso altos. A operação da bomba circulante e o fluxo de gás através da torre geram níveis sonoros normalmente abaixo de 85 decibéis à distância, atendendo à maioria dos padrões de instalações industriais. Materiais adicionais de atenuação sonora podem ser incorporados se existirem restrições específicas de ruído no local de instalação.
Sistemas bem mantidos normalmente operam com sucesso por 15 a 20 anos antes que a substituição de componentes importantes seja necessária. A construção robusta em aço resiste ao desgaste operacional quando a manutenção preventiva é seguida de forma consistente. Cabeçotes de pulverização, vedações de bombas e componentes internos não ferrosos podem exigir substituição em intervalos de 7 a 10 anos, dependendo da qualidade da água e da composição química do gás processado. Essa vida útil prolongada melhora significativamente o desempenho econômico a longo prazo em comparação com alternativas que exigem substituição frequente.
